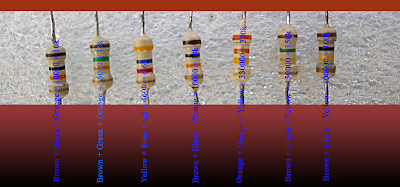

how to read resistor color codes

resistance color coding formula

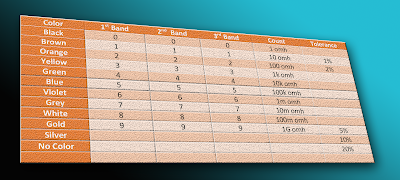

Resistor Color Coding Table
Resistor Color Coding Table

एक रेजिस्टेंस की कोडिंग प्रक्रिया और कनेक्शन  को विस्तृत रूप से समझाने के लिये हम यहाँ विवरण प्रस्तुत कर रहे है,

Resistor Series Connection
Resistor Series Connection

  1. series connections :-


   पहले रेजिस्टेंस का दूसरा छोर तथा दुसरे रेजिस्टेंस के पहले छोर को जब हम जोड़ते है तो इस प्रकार के कनेक्शन को हम सीरीज कनेक्शन का नाम देते है!

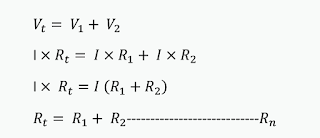

Resistor Series Connection Formula
Resistor Series Connection Formula
इससे यह पता चलता है की रेजिस्टेंस का सीरीज में कनेक्शन करने उसका मान हमेशा बढ़ता है !

Resistor Series Connection Formula
Resistor Series Connection Formula

Resistor Series Connection Formula
Resistor Series Connection Formula
Resistance image
Resistance image


  1. Parallel Connections :-

  जब हम पहले रेजिस्टेंस का पहला छोर दुसरे रेजिस्टेंस के पहले छोर से तथा पहले रेजिस्टेंस दुसरे छोर से दुसरे रेजिस्टेंस के दुसरे छोर से जोड़ते है तो इस प्रकार के कनेक्शन को pailar कनेक्शन कहा जाता है !

Resistor Parallel Formula
Resistor Parallel Formula
Resistor Parallel Formula
Resistor Parallel Formula
Resistor Parallel Formula
Resistor Parallel Formula

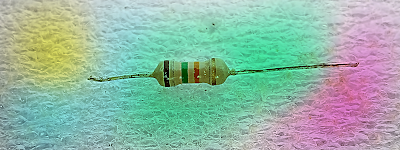

Resistor Color code
Resistor Color code

किसी रजिस्टेंस का सही मान प्राप्त करने के लिये एक तात्कालिक गणनाओं का प्रयोग भी हम करते है आप इस तरह भी रेजिस्टेंस का मान निकाल सकते है मान लेते है की हमारे पास एक रेजिस्टेंस है जिसमें कि चार रंगीन धरियों का प्रयोग किया गया है red, black, red, golden, तो हम कलर कोडिंग के अनुसार हम इसका मान इस प्रकार से निकालेगे – पहले और दुसरे रंगीन धरियों के मान कोडिंग तालिका के अनुसार हम लिख लेंगे इसके बाद तीसरे रंग के कोडिंग के अनुसार जो भी मान आये उसके बराबर का जीरो लगा लेंगे जैसे की :-

red,       black,      red,        golden,


 2                      0                   2                      5%
 2                      0                   00                    5%

                                                                                               = 2000 or 2k omh and 5%

Resistor in circuit
Resistor in circuit

उपरोक्त में दिये गये रजिस्टेंस कोडिंग प्रणालि का उपयोग करते हुए आप एक रजिस्टेसं का सही माप को ज्ञात कर सकते हैं, खास कर के इलेक्ट्रानिकस होविऐस्टों और इलेक्ट्रानिक डिवाइस  का रिपेयरिंग करनें वालों के लिए रजिस्टेंस की कोडिंग प्रणालि का ज्ञान होना आवशयक हो जाता है। संभवतः इस पाठ से आपको कुछ सहयोग प्राप्त हो सके ऐसी आशा है।


---------------------------------------------
